29
Cubiertas no transitables en las que la protección de la membrana se realiza con un elemento
pesado estable como: GRAVA SUELTA, grava aglomerada, placas ligeras colocadas sin material
de agarre, capas de mortero, ... (relación no limitativa). Aunque este tipo de membranas pueden
ser utilizadas en cubiertas con pendientes de hasta el 15%, en el caso de usar grava suelta como
protección, la pendiente no podrá ser superior al 5%.

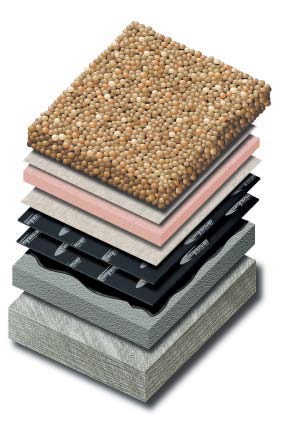

1.
Grava de canto rodado 20/40 mm (5 cm)
2.
Capa separadora antipunzonante de geotextil TERRAM 1000.
3.
Paneles de poliestireno extruido tipo IV COMPOFOAM de 4 cm.
4.
Capa separadora antiadherente de geotextil TERRAM 1000.
5.
Lámina de betún modificado COMPOLAM MAX BM PR-40
6.
Lámina de betún modificado COMPOLAM BM V-40.
7.
Imprimación asfáltica COMPOPRIMER.
8.
Soporte base de mortero/hormigón.
9.
Soporte resistente de hormigón.
(Protección Grava)
(Protección Grava)
5- Cubiert
a Invertida No T
ransit
able
5- Cubiert
a Invertida No T
ransit
able
2
3
4
5
7
6
1
8
9
UNE
MEMBRANA
TIPO PA-8
CUBIERTA
TIPO N10
AISLAMIENTO
TÉRMICO
POLIESTIRENO
EXTRUIDO
PENDIENTE
0 - 5 %
TRANSITABLE
RELACIÓN CON
EL SOPORTE
ADHERIDO
PROTECCIÓN
PESADA
GRAVA
